ZXR h2 Kabel Zuordnung

[Drachenreiter]

Wenn ich Zeit bekomme, durchsuche ich mal mein Archiv, evtl sind da noch die Pläne die es hier mal als Download gab

[der den Berg erklomm]

Da würde ich Kawasaki mal recht geben. Das war an allen H‘s die ich hatte drann, hatte aber nie eine Funktion

[Drachenreiter]

Ist im WHB auf dem Schaltplan auch tot; endet vor der CDI

[Jimknopf67]

Hallo an alle, ich bins mal wieder morgen möchte ich das Motorrad nach über 1 Jahr wieder Starten. Hatte es ja komplett zerlegt und alles aufgearbeitet. Morgen geht es auf die Terrasse und dann kommen alle Flüssigkeiten rein Wasser, Oil, Bremsflüssigkeit. Batterie ist schon geladen bin sehr gespannt ob es gleich läuft.

Habe aber noch eine kleine bitte an euch das hintere Rücklicht tut nicht nur über das Bremspedal. Ich kann diesen fehler nicht finden. Habe schon gemessen mit Multimeter es kommt kein Saft von der Roten Leitung, die zum Rücklicht führt. Saft ist aber da von der Blau/Roten Leitung die vom Bremspedal komm. Das 3 Kabel ist Schwarz/Gelb müsste ja Masse sein. Wohin führt diese Rote Leitung zu der Box wo die Sicherungen drin stecken ??? Vorne tut alles am Licht.

Grüße Jimknopf67

[Jimknopf67]

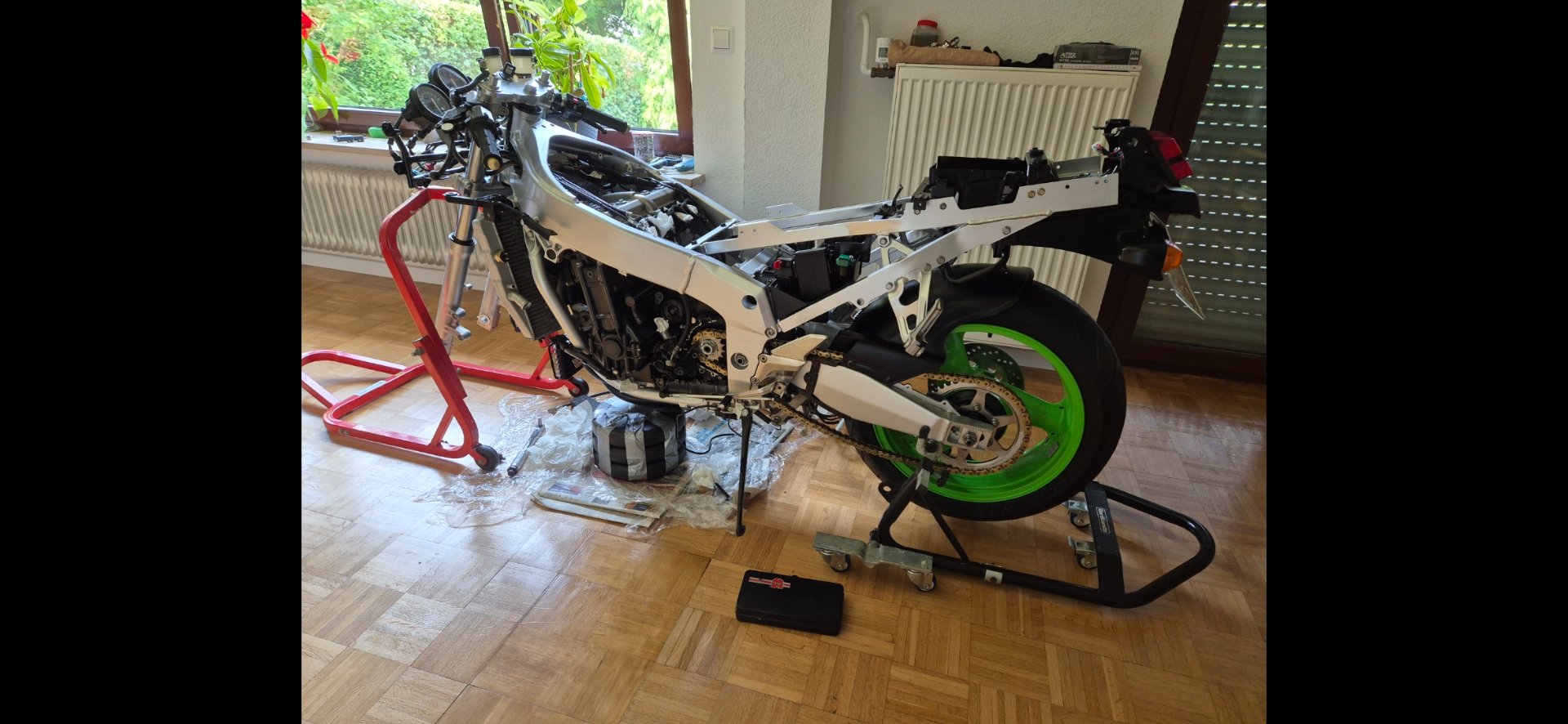

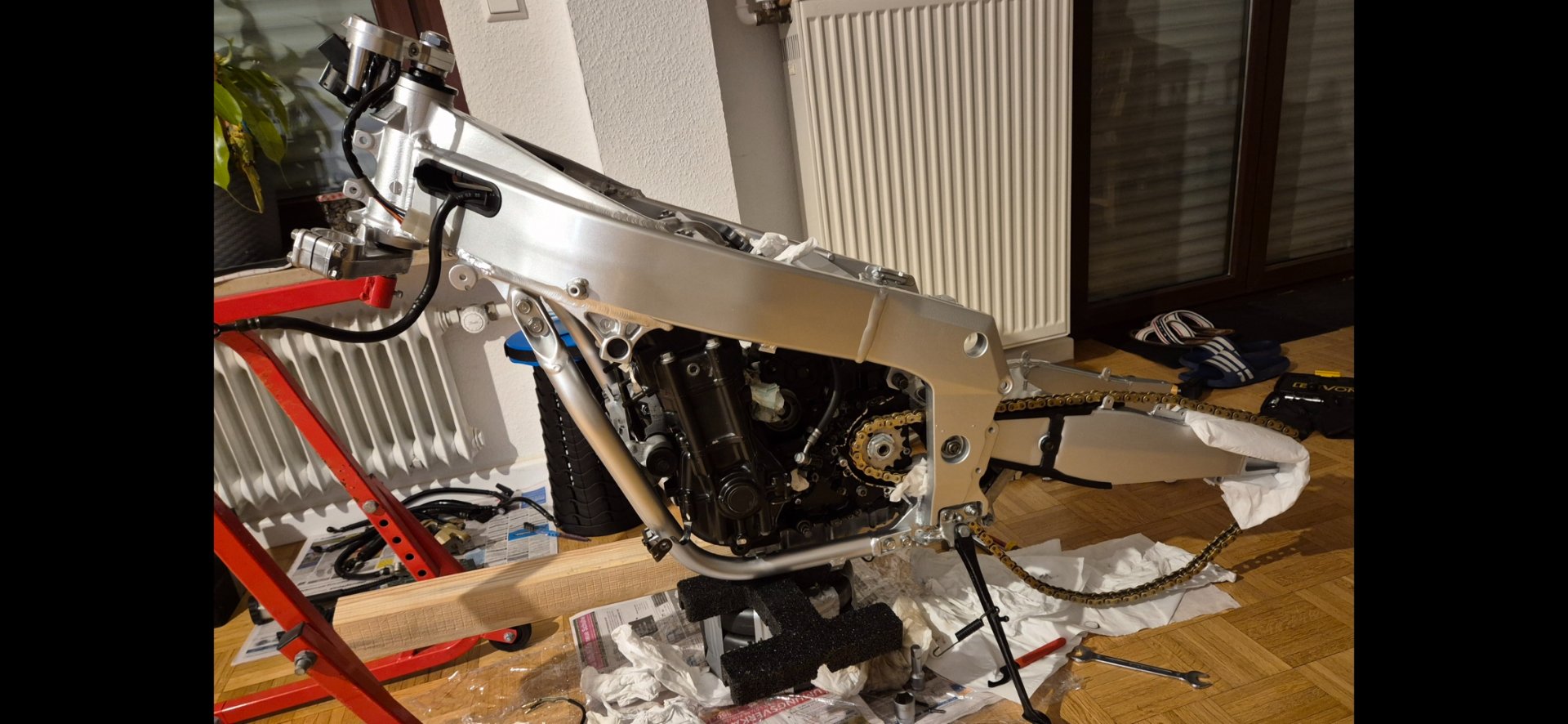

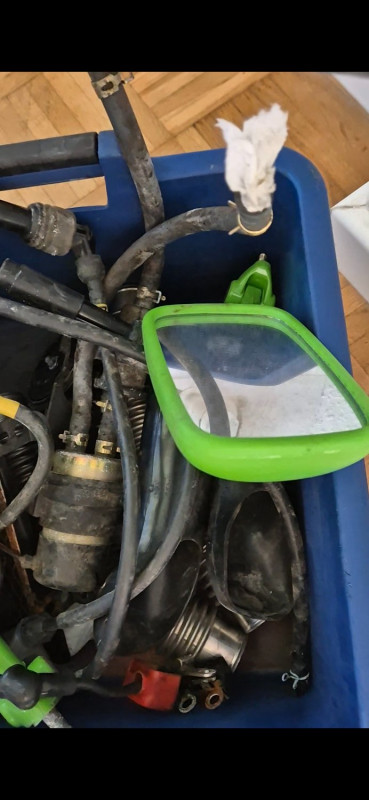

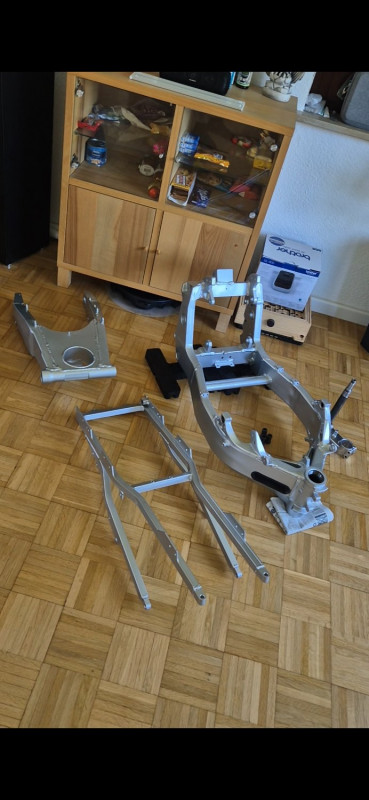

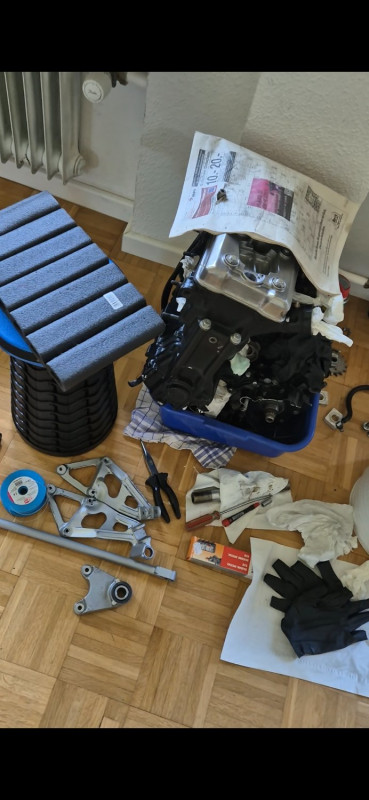

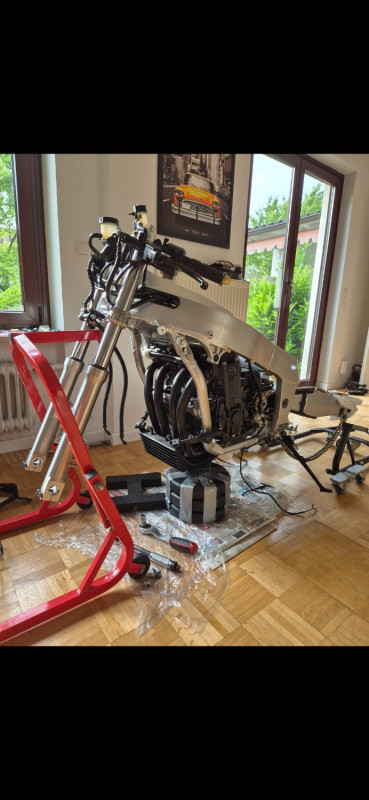

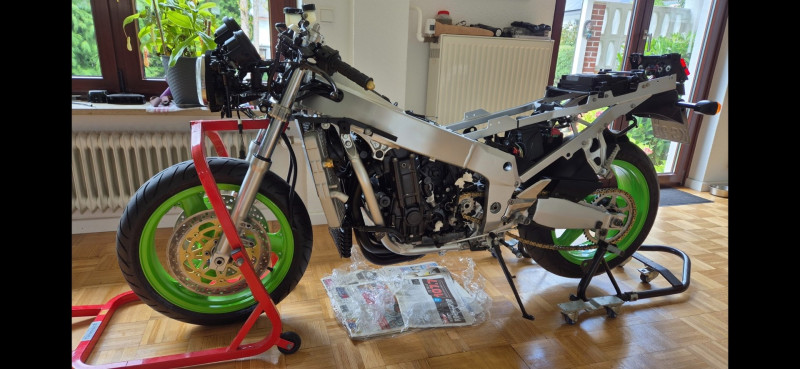

Hi, ein paar Bilder konnte ich beim Post davor nicht anhängen also hier nochmals.

Grüße an alle hier, und noch vielen dank für die hilfe und Unterstützung.
